Por que quase todos os telefones celulares "falham" em alcançar o poder reivindicado de carregamento rápido?|ZONSAN

2023-03-22
De fato, se o poder de carregamento está de acordo com o padrão, semelhante ao setor de disco rígido, há uma diferença entre o valor da capacidade nominal e o valor real da capacidade.1 TB de disco rígido chega a apenas 9xxgb, que é calculado pela indústria do disco rígido, levando 1000 números inteiros, enquanto o computador está tomando 1024 para cálculo, resultando em diferentes capacidades.A questão da capacidade do disco rígido foi popularizada continuamente por muitos jogadores de computadores para usuários iniciantes, por isso sabemos basicamente o que está acontecendo, e o poder de carregamento rápido de hoje está à altura, também espero que todos os jogadores veteranos possam apresentar aos novatos para limpar oponto cego.

Valor de energia reivindicado e valor de poder de carregamento real



Primeiro de tudo, vejamos o logotipo de potência de carregamento rápido, é como, aqui selecionamos o maior poder de carregamento de telefone celular produzido em massa, IQOO 10 Pro, por exemplo.IQOO 10 Pro equipado com carregamento rápido de 200W, os fabricantes usam 20V * 10a = 200w logotipo para nomeação de energia para promover.

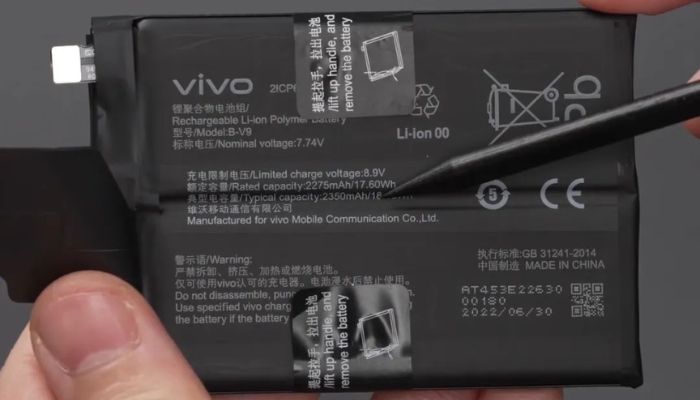

O IQOO 10 Pro possui uma bateria de densidade de alta energia dupla com uma tensão de carga completa de 8,9V e um platô de volta de 7,74V.Ou seja, uma única bateria com uma tensão de carga completa de 4,45V e um platô de tensão de 3,87V.

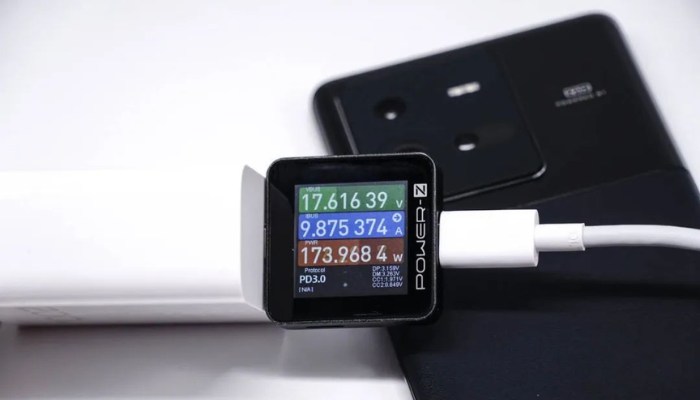

O poder de carregamento IQOO 10 Pro medido por ZONSAN, Power-Z conectado à saída do carregador, registrou uma potência de 17,61V 9.87A 173.96W.

Os dados principais foram coletados e o IQOO 10 Pro possui uma reivindicação de 200W do fabricante, calibrada usando 20V * 10A.A potência real de carregamento é de 17,61V * 9,87a = 173,96W, com duas bateria e um valor de tensão de 8,9V.

Diferença de tensão entre a tensão de saída do carregador e a tensão da bateria

Ao carregar produtos eletrônicos, quanto mais próxima a tensão de entrada estiver na tensão atual da bateria, quanto maior a eficiência e menos calor será gerado, em geral, a tensão de entrada é apenas um pouco maior que a tensão da bateria é a melhor.

Por volta de 2012, quando a maioria dos telefones celulares do mercado usava um carregamento rápido QC2.0 de tensão fixa, mesmo que a energia fosse de apenas 18W, a geração de calor foi muito impressionante, mesmo até 50 graus.Como naquela época não havia tecnologia de divisor de tensão da bomba de carga, a tensão fixa de qc2.0 9V no telefone e a tensão da bateria há muita diferença de pressão, tudo convertido em calor.

Então, a Qualcomm liberou o QC3.0, em comparação com o QC2.0, aumentou a função de regulação de tensão, o telefone pode ser baseado na tensão da bateria e nas condições de carregamento, através do núcleo do fio D + D para enviar sinais para o carregador, para 0,2V Como uma unidade de regulação de tensão, para reduzir a diferença de pressão para reduzir o objetivo da geração de calor.

Atualmente, entramos na era do USB PD Fast Charging e a maioria dos dispositivos Android usa carregamento rápido de alta potência com base no desenvolvimento do PPS, cujos carregadores de apoio são carregadores "inteligentes".O carregador não é uma saída de tensão fixa, mas o telefone primeiro obtém o valor atual de tensão da bateria, de acordo com a demanda através do núcleo do CC para o comando de regulamentação de tensão do carregador, o princípio está próximo do QC3.0, a diferença é que oO controle tende à faixa inteligente de ajuste digital digital, também é bom a 0,02V.

Vamos dar uma olhada no carregador IQOO 10 Pro 200W Fast, se o carregador cobrar o telefone de acordo com a especificação oficial de energia 20V10A, a tensão será sem dúvida muito alta e a parte extra será convertida em calor alto, o que é bastante desfavorável.O valor real da tensão de carregamento de 17,61V registrado no telefone através da divisão de tensão da bomba de carga em 8,8V, que é muito próxima da tensão de 8,9V totalmente carregada bateria de cordão dupla, o que é muito eficiente.

Por que os fabricantes não usam o valor real de potência de carregamento para promover?

Sabemos que o valor de tensão da bateria não é fixo, a tensão da bateria do telefone geralmente está em torno de 3,3V quando está esgotada e o valor de tensão geralmente está em torno de 4,4V quando totalmente carregado.Como mencionado acima, o telefone coordenará a tensão de saída com o carregador de acordo com a tensão da bateria e as condições de carregamento, então isso faz com que o telefone seja conectado ao carregador em diferentes níveis de potência restantes, a energia será diferente.

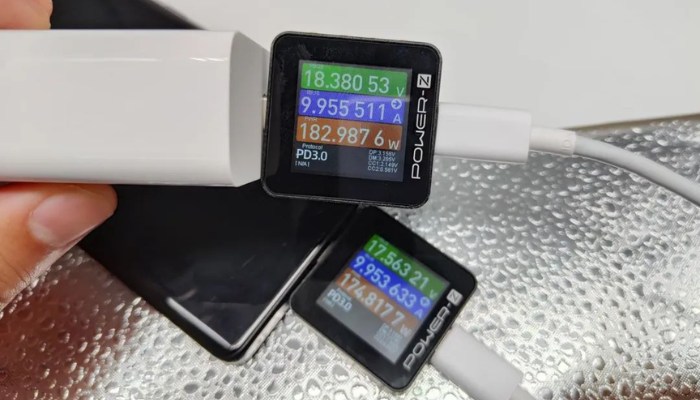

Além disso, a linha de dados na transmissão de energia também produzirá perda de tensão, ou seja, a queda de tensão, a potência de saída do carregador após a linha de dados no telefone, a tensão cairá, aqui a sequência de dois amímeros para detecção, você pode ver o valor da tensão final do carregador 18.38V, o valor da tensão final do telefone até 17,56V, que é a queda de tensão da linha de dados.Linha de dados nova e antiga luz, após o uso frequente do desgaste do contato, levará a uma queda de tensão diferente.

Além disso, os dois amímeros estão conectados em série no link de transmissão de energia externa, o telefone detecta o aumento da resistência do link, por isso também envia uma demanda de tensão mais alta ao carregador, o que também resulta em uma maior potência de carregamento.

Quais são o poder reivindicado e o poder real de outras marcas telefônicas?

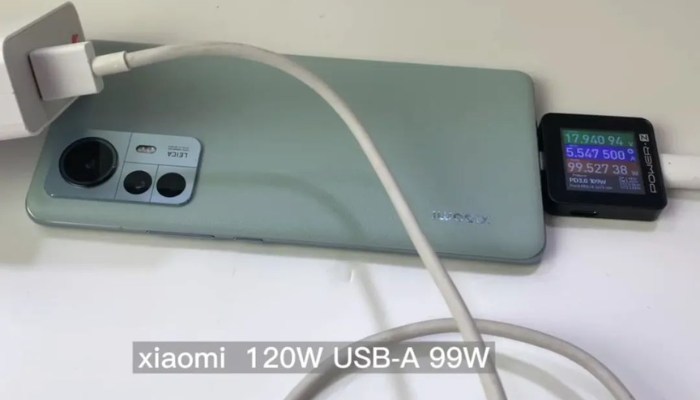

O Xiaomi 12S Pro possui um valor de potência reivindicado de 120W e valor real de potência de carregamento de 17,94V 5.54A 99.52W.

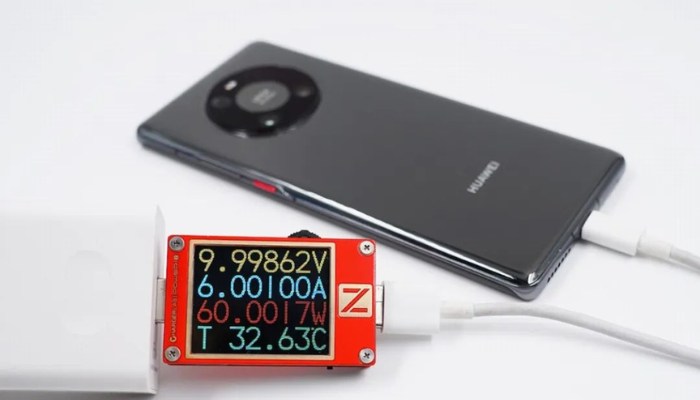

Huawei Mate 40 Pro reivindicou o valor de potência 66W, valor real de potência de carregamento 9.99V 6A 60W.

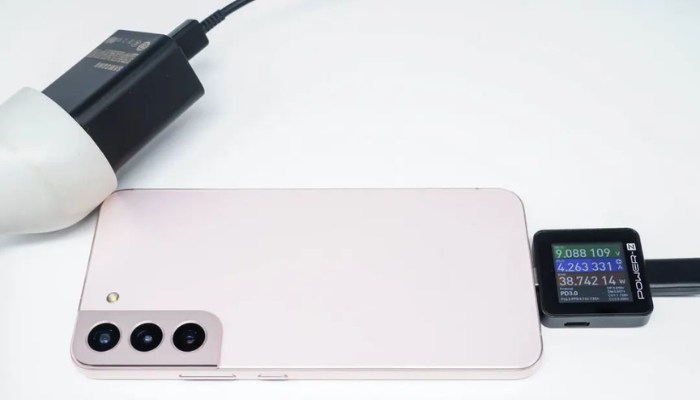

O fabricante da Samsung S22+ reivindicou o valor de energia 45W, valor real de potência de carregamento 9.08V 4.26A 38.74W.



O fabricante do iPhone 13 Pro Max não marcou o poder de carregamento rápido, mas recomendou apenas o uso do carregador "20W ou mais", o valor real de potência de carregamento 9.01V 2.92A 26.39W.

A conclusão acima mostra que, de fato, há uma diferença entre o poder reivindicado e o poder de carregamento real da maioria dos telefones celulares, e essa situação existe objetivamente.

Resumo ZONSAN

Através da análise, saiba que a tensão necessária para carregar o telefone é melhor próxima da tensão atual da bateria, de modo que a maior eficiência, para evitar a diferença excessiva de pressão causada por calor grave.A energia real flutuará com a saturação de potência, a temperatura do dispositivo, o cabo novo e o antigo, o que também dificulta o uso do valor real de potência de carregamento para promoção, os fabricantes usam o engrenagem de tensão do carregador * Valor atual = A energia agora também pode ser entendida eaceitaram.

O poder de carregamento real da maioria dos telefones celulares no mercado está próximo do valor de energia reivindicado depois que o consumidor o recebe, e os usuários também podem calcular por si mesmos qual é o poder de carregamento real.O sistema de tensão de 20V pode levar 17,8V, o sistema de tensão 11V pode levar 8.9V e, em seguida, multiplicar pelo valor atual para conhecer a potência de carregamento real.
