USB PD2.0 3.0 3.1의 차이

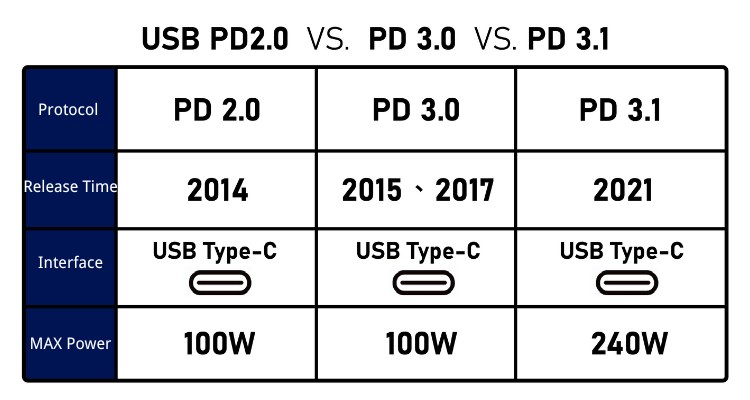

2023-04-07 USB PD2.0, 3.0, 3.1 : 세 가지 빠른 충전 차이

USB PD3.1은 말 그대로 USB PD3.0의 사소한 업데이트이지만, 전력면에서 질적 인 도약입니다.USB PD3.1과 이전 버전의 차이점은 무엇입니까?



USB PD2.0

USB PD2.0 빠른 충전 표준은 2014 년 8 월에 릴리스되어 USB Type-C 인터페이스를 유일한 표준 인터페이스로 지정할뿐만 아니라 충전, 데이터 전송, 오디오 전송 등과 같은 더 많은 기능을 제공합니다.충전 USB PD2.0은 5V3A, 9V3A, 12V3A, 15V3A, 20V5A 출력에 대한 지원을 정의하며 최대 충전 전력은 100W입니다.

그러나 여전히 마이크로 USB의 유병률의 시대였으며, 휴대 전화 시장은 기본적으로 QC, AFC, FCP, PE 및 기타 개인 빠른 충전 프로토콜로 나뉘어졌으며 USB PD 빠른 충전은 대중화하기가 더 어렵습니다.이 상황은 Apple이 USB PD2.0 빠른 충전 표준을 갖춘 업계 최초의 새로운 MacBook을 출시했을 때 2015 년까지 지속되었으며 USB PD 빠른 충전은 공식적으로 소비자 전력 분야의 인기를 얻을 수있는 도로를 열었습니다.

USB PD3.0

2015 년 11 월, USB PD 빠른 충전은 주요 버전 업데이트로 USB PD3.0 빠른 충전 시대에 들어갔다.USB PD3.0은 USB PD2.0과 비교하여 세 가지 주요 변경 사항이 있습니다. 장치의 내장 배터리 특성에 대한 자세한 설명을 추가합니다.PD 통신을 통해 장치 소프트웨어 및 하드웨어 버전 식별 및 소프트웨어 업데이트 기능 추가 및 디지털 인증서 및 디지털 서명 기능 추가.

요컨대, 충전 매개 변수로부터 USB PD3.0 및 USB PD2.0은 변경되지 않았으며 여전히 최대 전력으로 5V3A, 9V3A, 12V3A, 15V3A, 20V5A 출력을 지원합니다.그러나이 업데이트는 빠른 충전 표준이 여전히 분리되고 호환되지 않기 때문에 휴대 전화 시장에서 빠른 충전 표준의 혼란스러운 상황을 개선하지는 않습니다.
USB PD3.0 pps

휴대 전화 시장에서 분할 빠른 충전 프로토콜의 상황을 변경하기 위해 USB-IF Association은 2017 년 2 월 USB PD3.0 표준에 대한 중요한 업데이트를 발표하여 프로그래밍 가능한 전원 공급 장치 PPS를 USB PD3.0 표준에 추가했습니다..

PPS는 USB PD 프로토콜의 출력을 사용하여 전압 및 전류 규정을 달성 할 수있는 전원 공급 장치 인 USB PD3.0에서 지원되는 전원 공급 장치 유형에 속합니다.PPS 사양은 현재 고전압 저전압 저전압 고전압 두 가지 충전 모드를 통합합니다.전압 조절은 동일한 20MV 파일의 파일을 낮추며 당시 QC3.0 표준의 10 분의 1에 불과하면 규정이 더 정확합니다.
USB-IF 협회는 또한 PPS가 빠른 충전 표준 통합 빠른 충전 기술을 만드는 것을 목표로 Thiel Labs와의 합의에 도달했습니다.현재 PPS 빠른 충전은 전화기 내장 충전 펌프를 통해 Android 휴대 전화 캠프 빠른 충전 표준의 매우 높은 점유율이되었습니다.모델이 사용 중입니다.

USB PD3.1

USB PD3.1 빠른 충전 표준은 실제로 USB PD3.0 pps 빠른 충전의 업데이트를 기반으로합니다.

USB PD3.1 빠른 충전 사양은 전력을 표준 전력 범위 (SPR)와 확장 된 전력 범위 (짧은 EPR)의 두 범위로 나눕니다.표준 전력 범위는 시장에서 현재 주류 USB PD3.0 PPS 빠른 충전 표준이며, 최대 충전 전력은 100W에서 변경되지 않습니다.새로운 28V, 36V, 48V 3 전압은 확장 전력 범위에 속하지만 3 개의 전압은 5A의 최대 출력 전류에 해당하지만 최대 출력 전력은 240W에 도달 할 수 있습니다.

3 개의 새로운 고정 전압 외에도 USB PD3.1 표준은 확장 전력 범위, 15V-28V 5A, 15V-36V 5A 및 15V-48V 5A에 3 개의 조절 가능한 전압 클래스 (짧은 AV)를 추가합니다.AVS의 최소 전압 조절 단계는 0.1V이며 PDP 기반 상수 전력 제한 모드를 계속 사용합니다.

요약:

USB PD2.0은 실제 대량 생산 상업용 고속 충전 표준이며 USB PD 빠른 충전 통일의 실현을위한 토대를 마련했습니다.USB PD3.0은 프로토콜 식별 기능에 더 많은 업데이트를 수행하고 충전 사양이 변경되지 않았습니다.

USB PD3.0 PPS 빠른 충전 표준은 프로그래밍 가능한 전압 레벨을 추가하고 대부분의 개인 빠른 충전 프로토콜과 호환성을 달성하여 오늘날 Android 휴대 전화 시장에서 가장 널리 사용되는 빠른 충전 표준입니다.

USB PD3.1은 주로 휴대 전화, 노트북 및 기타 소비자 제품 외에도 USB PD 빠른 충전 표준의 적용 범위를 확장합니다."모든 것이 청구 될 수있다"라는 비전을 달성하십시오.
