2023-03-06 Definition der schnellen Aufladung

Was ist schnell angeklagt, von der Macht beurteilt?Spannung als Kriterium für das Urteil?Schnittstelle als Kriterium für das Urteil?Dies muss eine umfassende Überlegung sein.Für die Definition der schnellen Aufladung gibt es keine relevante Organisation, um eine klare Entscheidung zu treffen. Jeder hat seinen eigenen Verständnis für schnelles Gebühren.

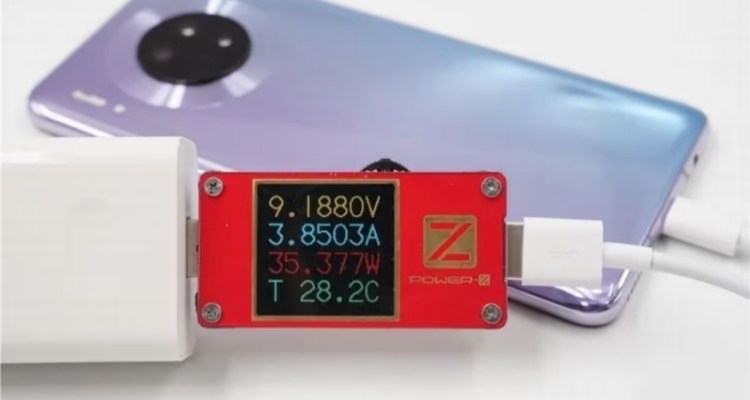

USB-Standardversorgungsspannung 5V, iPhone 11 mit Apple 5V1A 5W-Ladevorgang, das sicherlich als langsames Laden eingestuft wird, und um das Apple2.4A-Protokoll umzusteigen, um 12-W-Ladekraft zu erreichen, oder USB-C zum Blitz über das PD-Ladegerät verwenden, um mehr als 18W zu erhaltenMacht, diese beiden werden schnell aufgeladen.Die Android-Bildung kann durch QC zur Verbesserung der Spannung auch als schnelles Laden, VOOC, SCP und anderen Änderungen des hohen Spannungsstroms eingestuft werden. Außerdem ist schnelles Laden, PD-Ultrahoch-Leistungsladung ist natürlich auch schnell aufgeladen.

Kurz gesagt, die Verwendung verschiedener Mittel zur Erzielung eines Anstiegs der Ladekraft kann als schnelles Laden eingestuft werden.

Wann kam schnelles Laden heraus?

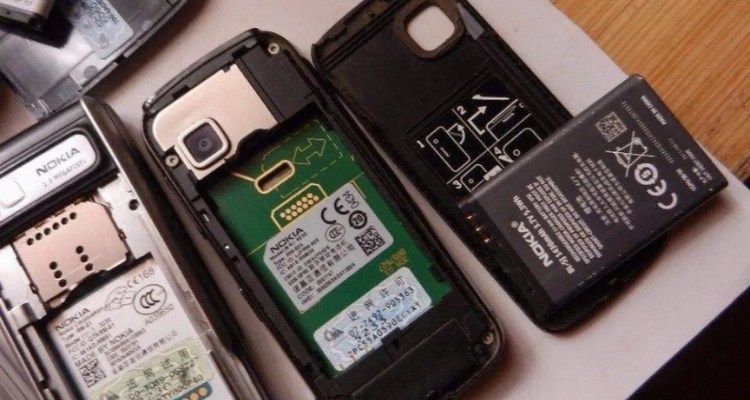

Bereits in der Nokia -Ära, die meisten Mittel zur Aufrechterhaltung der Lebensdauer elektronischer Produkte mit dem Austausch der Batterie, der elektronischen Produkte zu dieser Zeit, einer einzigen Funktion des Verbrauchs mit geringem Stromverbrauch, kann eine Batterie für einige Tage verwendet werden.Die Notwendigkeit, die Lebensdauer mehrerer Batterien mit dem normalen Betrieb zu verlängern, kann gesagt werden, dass der Markt keine schnelle Nachfrage hatte.



Bis das Samsung Note Giant Screen Mobiltelefone aufgelistet ist und das Ladegerät zum ersten Mal die ungeraden Spezifikationen unterstützt, beträgt die Ausgangsspannung nicht 5 V, sondern 5,3 V und mit der Leitungsverlustkompensationsfunktion, um den Spannungsabfallverlust des Drahtes auszugleichen, um das Ladung zu verbessernPower, zu diesem Zeitpunkt stellte der Benutzer fest, dass diese Ladegeschwindigkeit als das andere 5 -V -Ladegerät mit einem schnellen und langsamen Vergleich viel schneller ist, sodass diese Erfahrung zum ersten Mal auf vage Weise geboren wurde.

2014 OPPO wurde mit VOOC Flash -Ladung Find7 Handy gestartet und fünf Minuten lang zwei Stunden tiefen, aber nur Oppo -Benutzer, um diesen Spaß zu genießen.2015 Qualcomm QC2.0 Mobiltelefonmassenmarkt, basierend auf gemeinsamen technischen Standards und einer Vielzahl von Zubehör von Drittanbietern zur Auswahl. Zu diesem Zeitpunkt eröffnete das schnelle Aufladen den Vorhang offiziell die meisten Benutzer, um das Vergnügen des schnellen Aufladens zu genießen.

Die USB-C-Einheit zur Förderung der Entwicklung der PD-Schnellbelastung

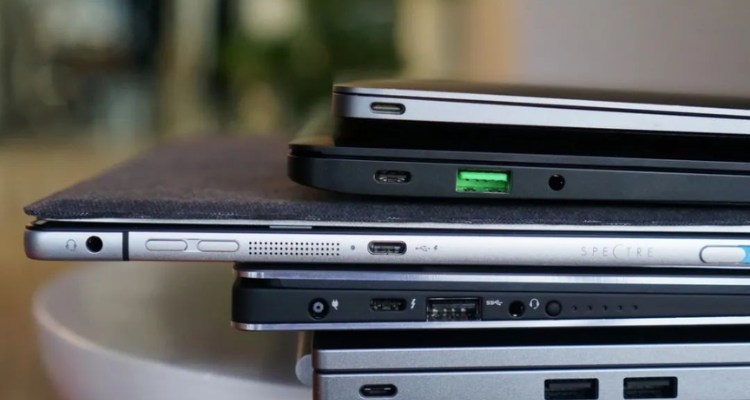

Bereits im Dezember 2013 kündigte die USB-IF-Vereinigung die USB-C-Schnittstelle an, gefolgt von der zuständigen Branchenkette, die für die Massenproduktion bereit waren.Die USB-C-Schnittstelle unterstützt eine doppelseitige Blindinsertion und löst die Geräteseite des bloßen Auges, um die positive und negative Wiedereinspeiserfahrung zu beobachten.Bis zu 24 PINs ermöglichen die Schnittstelle eine 100 -W -Leistungsübertragung von 20 Gbit / s Datenübertragung, und im späten PD3.0 -Standard hat eine Teilmenge der PPS -Spannung das Potenzial für eine nachhaltige Entwicklung.



2015 wurden viele Produkte zur Geburt zum ersten Mal mit USB-C ausgestattet, dem ersten USB-C-Telefon Leeco Superphone 1, dem ersten USB-C-Notebook New MacBook, dem ersten Tablet Nokia N1, dem ersten USB-C-Charger Apple 29W,Diese Pioniere, die erste USB-C-wiederaufladbare Batterie YB-CP1, haben die schnelle Verbreitung von USB PD für die Zukunft zum ersten USB-C-Ladegerät, Apple 29W, und das erste USB-C-Ladegerät, Yubo YB-CP1, verteiltum die schnelle Verbreitung von USB -PD zu fördern.

Die große Vereinigung der USB-C-Schnittstelle macht die Branche voller Leben, alle Arten von PD-Accessoires sind wunderschön und kostengünstig, und nach mehreren Jahren der Marktentwicklung hat das USB-PD-Fast-Lading im Jahr 2020 fast alle elektronischen Mainstream-Produkte eingetreten.

Die Zusammensetzung des schnellen Aufladensystems

Das schnelle Ladesystem besteht aus drei Hauptkomponenten, dem Ladegerät, das für die Bereitstellung von Stromversorgung (Stromadapter), das Kabel für die Stromübertragung (Datenlinie), das empfangende Ende des Geräts (digitale Produkte), ein Teilnehmer am Faste beteiligt istLadestation.

1 、 Fast Lade -Ladegerät

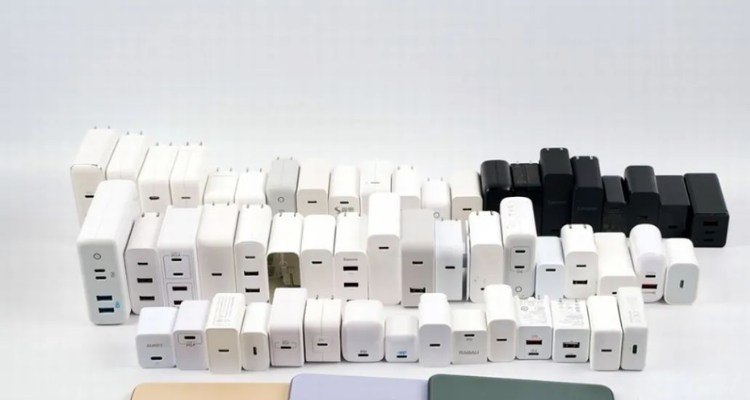

Zuvor ist aufgrund der unterschiedlichen Spannungsanforderungen verschiedener Schnittstellen jedes Gerät ein entsprechendes Ladegerät benötigt, das Plug-in-Board ist dicht mit verschiedenen Ladegeräten gepackt.Heutzutage ermöglicht der USB PD Advanced Communication Mechanismus, dass verschiedene Geräte für ihre eigenen Bedürfnisse mit der Spannung mit dem Ladegerät kommunizieren können, unabhängig davonLadegeräte und Multi-Port-Ladegeräte können auch Eins-zu-Viele-Dienste anbieten.



Aus der Sicht der Geräte sind die traditionellen Ladegeräte auf Siliziumbasis riesig und unpraktisch zu tragen und möchten die Größe des Ladegeräts reduzierenDaher wurde das Ladevolumen auf großem Niveau gehalten.

Im Jahr 2018 produzierte Anker das erste Gallium-Nitrid-Ladegerät erfolgreich und kündigte an, dass das Ladegerät eine weitere Dimension eingetragen hat.Die Hochfrequenz und hohe Effizienz von Gan-Ladegeräten können kleinere Transformatoren, Kondensatoren, Induktoren und andere Geräte verwenden. Mit dem dreidimensionalen Stapeldesign ist das Volumen der Gan-Ladegeräte fast die Hälfte der traditionellen Ladegeräte mit derselben Leistung.

2 、 schnelles Ladekabel

Schnelles Laden zusätzlich zum Ladegerät erfordert auch die Verwendung von Datenkabeln. Datenkabel für schnelles Laden sind hauptsächlich in USB-C auf USB-C, USB-C zu Blitz, USB-C auf USB-A Drei unterteilt.

USB-C bis USB-C ist nach den Kabelspezifikationen auch als CC-Kabel bezeichnet und ob mit 5A-E-Marker-Chip als 60-W-Stromübertragungskabelmaterial und 100-W-Kabelmaterial ausgewählt werden kann, müssen Benutzer verwenden.Mehr als 3A-Strom muss mit 5A-E-Marker-Draht verwendet werden.Das CC -Kabel ist zum häufigsten Draht für Android -Telefone, Tablets und Notebooks geworden.

USB-C to Lightning ist ein spezielles Kabel, das von Apple eingeführt wird, um auf PD-Ladegeräte für Geräte wie iPhones, AirPods, Low-End-iPads und andere Apple-Geräte zuzugreifen, von denen jede die MFI-Zertifizierung als Blitzkabel bestehen muss.

USB-C zu USB-A hat zwei Arten. Eine ist eine spezielle Spezifikation, die hauptsächlich für einige spezielle schnelle Ladegeräte verwendet wird, wie z.Magie schnelles Laden;Das andere ist ein Universaldraht. Universal Draht unterstützt keine PD -schnelle Aufladung und unterstützt nur QC, AFC, FCP, PE und andere schnelle Aufladungen.

3 、 Ausrüstung

Die meisten digitalen Produkte unterstützen 2020 eine schnelle Aufladung.

Die Zukunft des Fast -Lade -Technologie -Kerns

Wir nehmen die schnelle Lade -Technologie an, die Mobiltelefone als Beispiel vor einigen Jahren mit dem Mainstream -Mobiltelefon -QC -Fast -Lade -Strom für lange Zeit um 18 W stagniert und mit der Zeit in etwa 2 Stunden gefüllt sind, warum für viele Jahre gepflegt wird?Das liegt daran, dass es in Ordnung ist, zu verwenden, aber die niedrigen Kosten für einfache und brutale QC-Hochspannungs-Schnellladungen bringen Wärme dazu, nichts Gutes Erfahrungen zu sagen.Also begann Huawei, OPPO, die direkte Laderoute mit niedriger Spannung zu nehmen, eine schnellere Geschwindigkeit wird nicht zu viel Wärme haben, verglichen mit QC, hat einen großen Vorteil, eine Ladegeschwindigkeit von etwa 1 Stunde, eine bestimmte Verbesserung.

Und die folgenden Anwendungen für die schnelle Ladetechnologie waren stabil und reif im Vergleich zur vorherigen langsamen Entwicklung aller Art, und erreichte den Grad des generationsübergreifenden Upgrades und kann für die nächsten Jahre und sogar ein Jahrzehnt schneller festgelegt werdenMainstream -Technologie.

1 、 Ladungspumpe

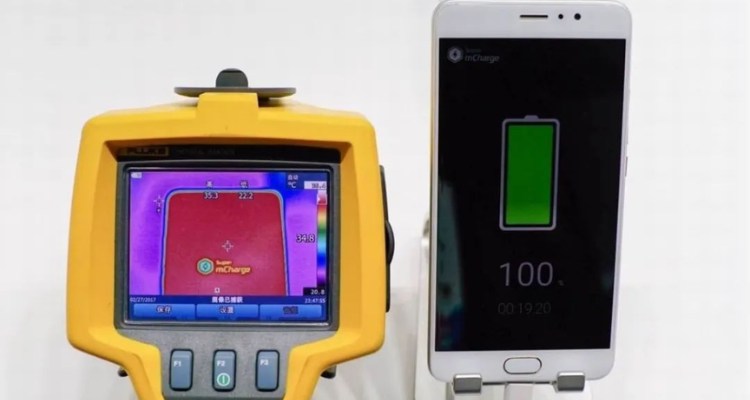

Ein großer Schritt in der schnellen Lade-Technologie wurde 2017 ein schwerwiegender Sprung aus dem Stufenebene gemacht, als Meizu die Weltpremiere von 55-W-Super-Marde-Fast-Lade-Technologie bei MWC 2017 machte, was die damals sehr fortschrittliche Ladungspumpentechnologie demonstrierte, die den technischen Überprüfungswert für verschiedene schnelle Ladungen lieferteEntwicklungsrouten in der Zukunft.Ladungspumpenchip kann eine Spannungsteilungsfunktion liefern, das Ladegerät zur Verbesserung der Spannung für das Getriebe benötigt keinen dicken Draht mehr, um einen hohen Strom zu übergeben, den Leitungsverlust zu reduzieren, in das Telefon und dann durch die Ladungspumpe in einen hohen Strom mit niedrigem Spannungsstrom, das gesamte System, das gesamte System, das gesamte System, das gesamte System, das gesamte System, das gesamte System, das gesamte System, das gesamte SystemDie Effizienz ist äußerst weit über andere Buck IC hinaus extrem hoch.



2 、 Serie Direkte Ladetechnologie

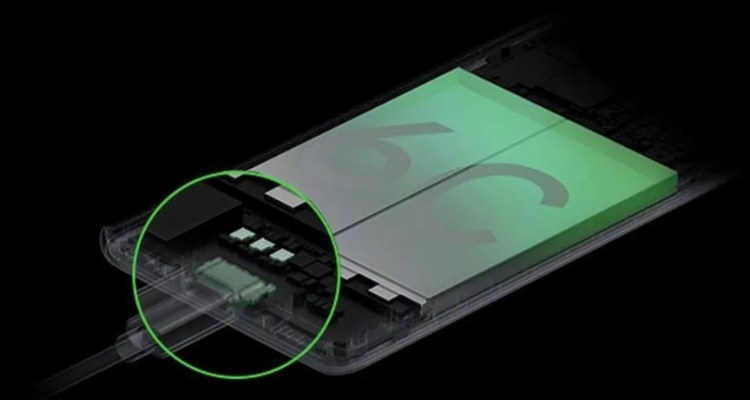

Im Jahr 2018 startete OPPO eine Serie Battery 10V5A Hochspannungs-Direktlade-Technologie, die Umrechnungskreis, die zum Wärme im Telefon zu dem Ladegerät migriert ist, wird zwei 4,4-V-Batterien in der Reihe 8,8-V-Akku, Ladespannung und Akkuspannung nichtexistieren große Druckdifferenz, so dass gleichzeitig geringer Hitze und schnelles Laden.



3 、 Batterie auf Graphenbasis

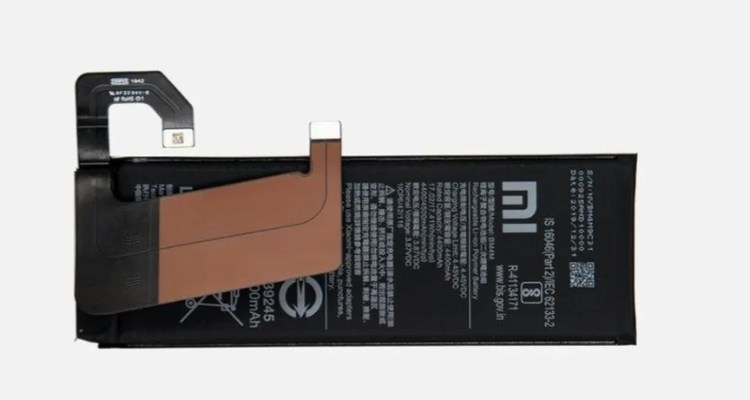

Im Jahr 2020 führte der Kern der schnellen Ladebatterie endgültig auf Materialänderungen, Batteriemassenproduktion auf Graphenbasis, sodass die ultrahoch-hohe Leistung schnelles Laden aus den PPT-Zeichnungen mit Ladungspumpe und serieller Ladungstechnologie, Mobiltelefonladung herauskommtMacht zum ersten Mal in der Geschichte übertraf die 100-W-Marke, und sogar über die Laptop-Macht hinaus haben Oppo, Vivo und Xiaomi mehr als 100-W-Flaggschiff-Telefone mit Massenproduktion erfolgreich produziert. Die volle Geschwindigkeit wird in Minuten berechnet.



Zusammenfassung

Die drei wichtigsten Verkaufsargumente von Mobiltelefonen im Jahr 2020 sind der Prozessor, die Kamera, das schnelle Aufladen und das Laden von Beginn der unbedeutenden Entwicklung bis zum Schlüsselmodul, da ein digitales Produkt einen langen Prozess durchlaufen hat, nur zig Minuten, um schnell wiederherzustellenStrom für digitale Produkte, die weiterhin verwendet werden können.Aus technischer Sicht hat die enorme Marktnachfrage nach schnellem Aufladen elektronischer Produkte die Entwicklung der Branchenkette vorangetrieben, wodurch die Forschung und Entwicklung der Materialwissenschaft beschleunigt wurde, was dem allmählichen Rückgang der Massenproduktionskosten letztendlich dem Verbraucher zugute kam.
